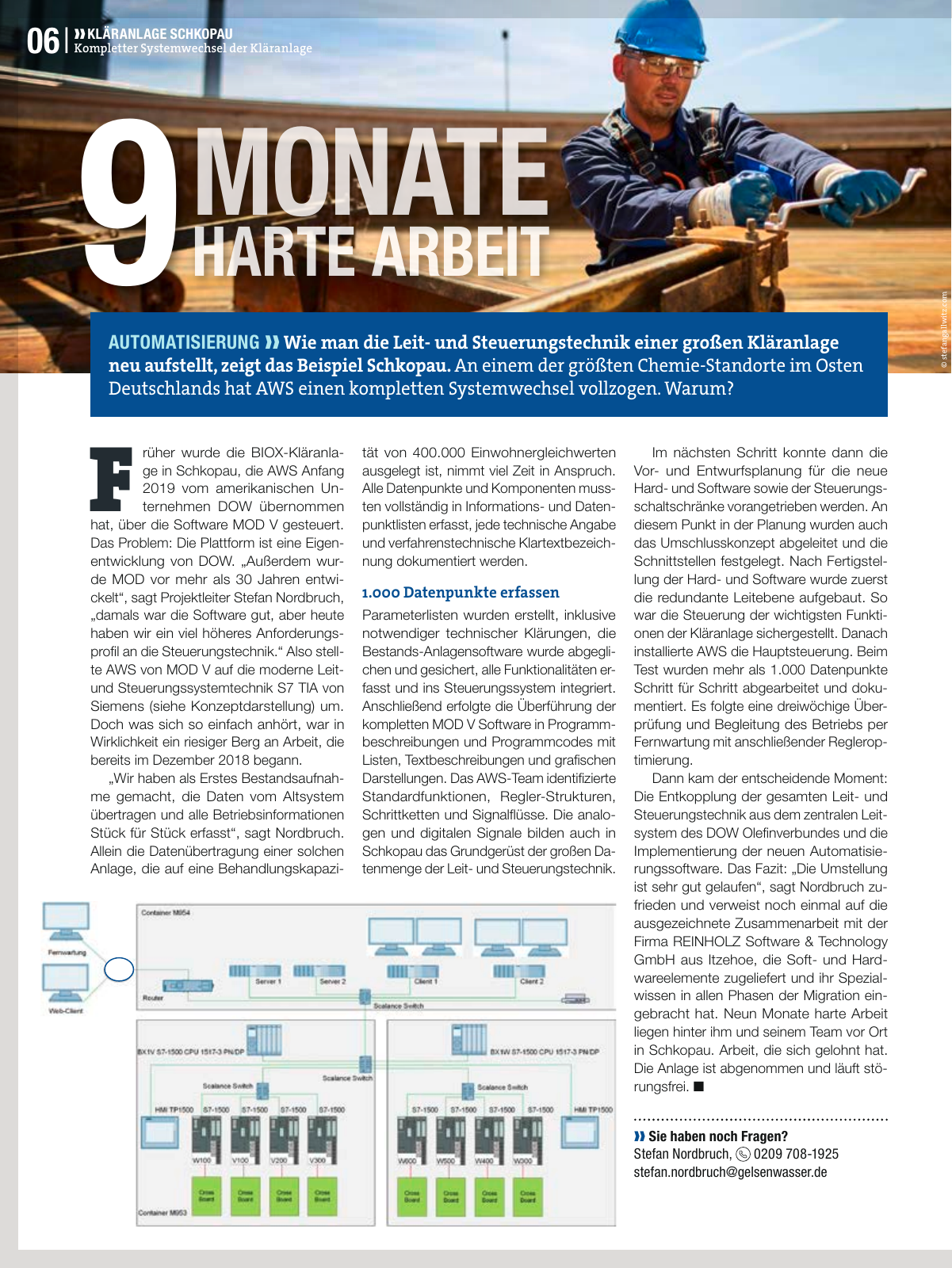

F rüher wurde die BIOX Kläranla ge in Schkopau die AWS Anfang 2019 vom amerikanischen Un ternehmen DOW übernommen hat über die Software MOD V gesteuert Das Problem Die Plattform ist eine Eigen entwicklung von DOW Außerdem wur de MOD vor mehr als 30 Jahren entwi ckelt sagt Projektleiter Stefan Nordbruch damals war die Software gut aber heute haben wir ein viel höheres Anforderungs profil an die Steuerungstechnik Also stell te AWS von MOD V auf die moderne Leit und Steuerungssystemtechnik S7 TIA von Siemens siehe Konzeptdarstellung um Doch was sich so einfach anhört war in Wirklichkeit ein riesiger Berg an Arbeit die bereits im Dezember 2018 begann Wir haben als Erstes Bestandsaufnah me gemacht die Daten vom Altsystem übertragen und alle Betriebsinformationen Stück für Stück erfasst sagt Nordbruch Allein die Datenübertragung einer solchen Anlage die auf eine Behandlungskapazi tät von 400 000 Einwohnergleichwerten ausgelegt ist nimmt viel Zeit in Anspruch Alle Datenpunkte und Komponenten muss ten vollständig in Informations und Daten punktlisten erfasst jede technische Angabe und verfahrenstechnische Klartextbezeich nung dokumentiert werden 1 000 Datenpunkte erfassen Parameterlisten wurden erstellt inklusive notwendiger technischer Klärungen die Bestands Anlagensoftware wurde abgegli chen und gesichert alle Funktionalitäten er fasst und ins Steuerungssystem integriert Anschließend erfolgte die Überführung der kompletten MOD V Software in Programm beschreibungen und Programmcodes mit Listen Textbeschreibungen und grafischen Darstellungen Das AWS Team identifizierte Standardfunktionen Regler Strukturen Schrittketten und Signalflüsse Die analo gen und digitalen Signale bilden auch in Schkopau das Grundgerüst der großen Da tenmenge der Leit und Steuerungstechnik Im nächsten Schritt konnte dann die Vor und Entwurfsplanung für die neue Hard und Software sowie der Steuerungs schaltschränke vorangetrieben werden An diesem Punkt in der Planung wurden auch das Umschlusskonzept abgeleitet und die Schnittstellen festgelegt Nach Fertigstel lung der Hard und Software wurde zuerst die redundante Leitebene aufgebaut So war die Steuerung der wichtigsten Funkti onen der Kläranlage sichergestellt Danach installierte AWS die Hauptsteuerung Beim Test wurden mehr als 1 000 Datenpunkte Schritt für Schritt abgearbeitet und doku mentiert Es folgte eine dreiwöchige Über prüfung und Begleitung des Betriebs per Fernwartung mit anschließender Reglerop timierung Dann kam der entscheidende Moment Die Entkopplung der gesamten Leit und Steuerungstechnik aus dem zentralen Leit system des DOW Olefinverbundes und die Implementierung der neuen Automatisie rungssoftware Das Fazit Die Umstellung ist sehr gut gelaufen sagt Nordbruch zu frieden und verweist noch einmal auf die ausgezeichnete Zusammenarbeit mit der Firma REINHOLZ Software Technology GmbH aus Itzehoe die Soft und Hard wareelemente zugeliefert und ihr Spezial wissen in allen Phasen der Migration ein gebracht hat Neun Monate harte Arbeit liegen hinter ihm und seinem Team vor Ort in Schkopau Arbeit die sich gelohnt hat Die Anlage ist abgenommen und läuft stö rungsfrei Sie haben noch Fragen Stefan Nordbruch 0209 708 1925 stefan nordbruch gelsenwasser de MONATE HARTE ARBEIT 06 I KLÄRANLAGE SCHKOPAU Kompletter Systemwechsel der Kläranlage AUTOMATISIERUNG Wie man die Leit und Steuerungstechnik einer großen Kläranlage neu aufstellt zeigt das Beispiel Schkopau An einem der größten Chemie Standorte im Osten Deutschlands hat AWS einen kompletten Systemwechsel vollzogen Warum 9 s te fa n ga ll w it z co m
